进口椭圆齿轮流量计

浏览次数:8301日期:2012-03-27 14:06:30


■产品概述
0I系列椭圆齿轮流量计是我公司从德国Bopp&Reuthel’公司引进的具有当代国际水平的流量仪表。OI椭圆齿轮流量计是容积式流量计的典型,用来计量在一定压力下充满管道的液体流量。它具有结构简单,使用可靠,准确度高,对进出口管道内的流场无特殊要求,被测介质的粘度范围和流量范围都很宽广等特点。因而被广泛用于石油、化工、医药、交通、食品等工业及商业部门的液体流量检测。OI系列椭圆齿轮流量计还广泛用于船舶的燃油计量。

精大OI椭圆齿轮流量计可以测量汽油、柴油、煤油、润滑油、液压油等各种油品介质,也可以计量各种液体介质。如果您要咨询流量计型号、参数,欢迎直接致电我厂。

■技术参数

1.相关标准。远传显示现场防爆等级ExiaⅡCT5,防爆合格证号GYB00568,
执行产品标准:Q/JD2004-2010《液体容积式流量计》(企业标准)
JB/T9242-1999《容积式流量计通用技术条件》(国家专业标准)
计量器具生产许可证:皖制01000018号

2.重复性误差
流量计各流量点的重复性误差不超过流量计基本误差限绝对值的1/3.

3.准确度等级及基本误差限

精度等级 0.2 (0.3) 0.5
基本误差限 % ±0.2 ±0.3 ±0.5
基本型号 公称通径(mm) 额定流量(L/h) 使用条件 粘度(mPa.s)
0.8~2.5 2.5~20 20~150 150~350
OI03 6 120 最大连续间歇

120

30-80

30-110

120

60-80

60-110

120

20-100

20-120

120

40-100

40-120

110

10-110

110

20-110

60

6-60

60

12-60

精度等级 0.5 0.3 0.5 0.3 0.5 0.3 0.5 0.3

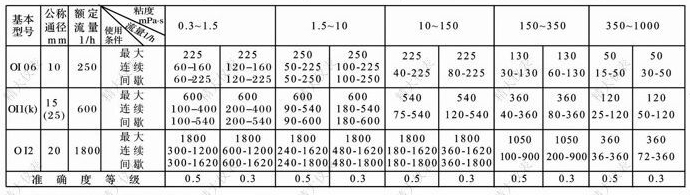

4.标准型流量计(公称通径大于25mm以上)

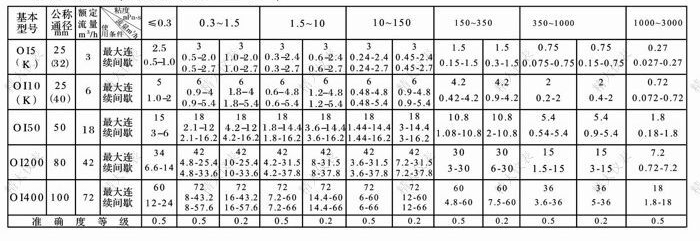

备注:1.测量冷水的流量范围,连续运行时大流量取0.3-1.5mPa.s栏中最大流量的50%;最大流量取栏中最大流量的70%;
间歇运行时,大流量取该栏最大流量的70%。
2.测量热水的流量范围,连续运行时,取≤0.3mPa.s栏中最小流量。
3.当介质粘度大于150mPa.s时,流量计中椭圆齿轮除OI5仍用通用齿型外,其他均用特殊齿形。
4.硫酸等强腐蚀性介质的流量范围另行规定,请用户与本公司联系。
5.0.2级流量计,测量介质温度一般在0-60℃。

5.高粘度流量计
对于高粘液体,用带有特殊齿形(欠齿)和不锈钢滚珠轴承(而不是石墨轴套)的流量计(用于牛顿流体)

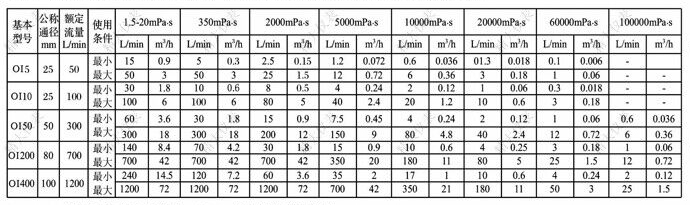

他们用F57和F27材料组组成,可从下列表中选择型号、规格以及流量范围。F27和F57材料组组成流量计中
仅OI5是带标准椭圆齿轮。



6.基本误差曲线

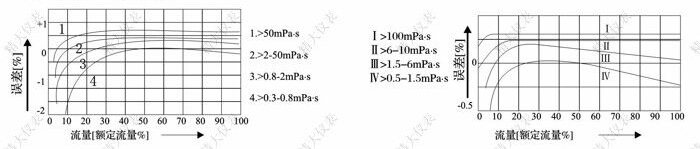

        小型流量计基本误差曲线                                             标准型流量计基本误差曲线


7.主要零件材料及公称压力

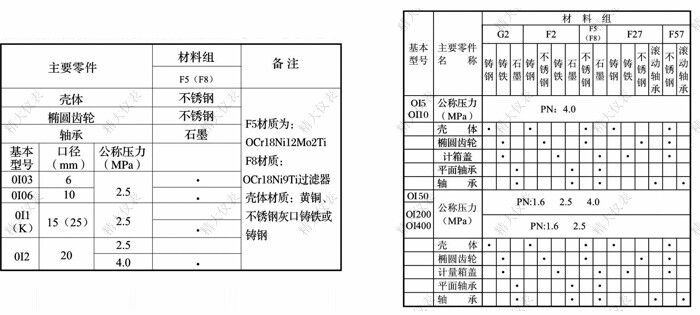

小型流量计主要材料及公称压力                     标准型流量计主要构件材料及公称压力

备注:1.F5材质为OCr18Ni12Mo2Ti;F8材质为OCr18Ni9Ti,其他材料组中不锈钢均为F8.
2.本表不包含特殊材料的流量计。
3.特殊材料只有批量订货才能投产。

8.允许被测介质温度

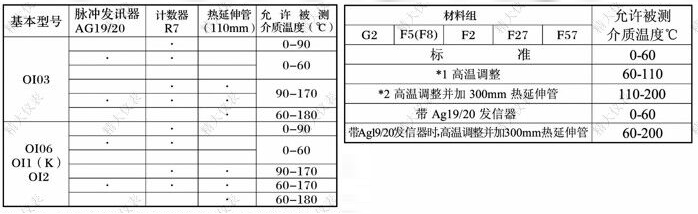

小型流量计允许的被测介质温度           标准型流量计允许被测介质温度

备注:1.高温调整:椭圆齿轮的配合尺寸有所改变,产品型号标记代号加“T”
2.产品型号标记代号加“S”


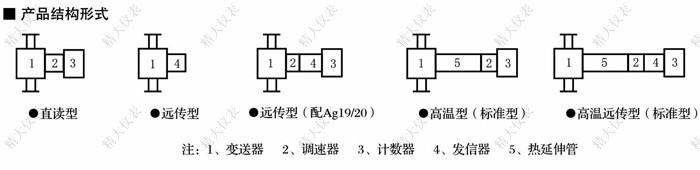

9.与用户选型有关的部件

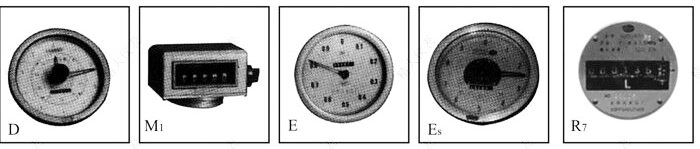

1.计数器代号、功能及外形

  计数器代号 计数器名称 功能
小型流量计 R7 滚轮计数器 指示累积流量
标准型流量计 E(Es、Ew) 单指针计数器 E、D计数器,指示累积流量;D计数器,其中指针通过按钮回零,E、D标度盘与水平面垂直;Es、Ds标度盘与水平面倾45°;
标准型流量计 D(Ds、Dw) 双针回零计数器
标准型流量计 M1 大字码回零计数器 小字码指示累积流量;大字码回零。


2.发信器
OI系列椭圆齿轮流量计一般安装Ag19、Ag20型电感式脉冲发信器,它可将流量最终转换成电脉冲信号,输至
电子一般或控制系统,以实现流量的远传显示或控制。Ag19为单路脉冲输出,Ag20为双路等同脉冲输出,可连
接至两台电子仪表。输出配管尺寸内螺纹M20x1.5;如有需要,客户可选G1/2。Ag19/20发信器的详细说明见样
本相关章节。

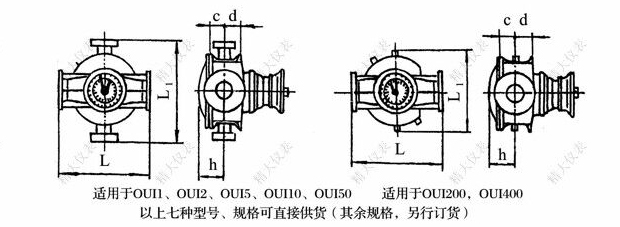

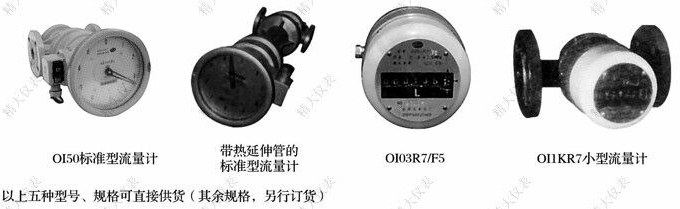

■主要流量计外形图


■OUI系列流量计(标准型+保温夹套)
为便于对常温下易于凝固、某一温度下易于凝结、结晶的介质在管道内能正常输送以及流量检测,往往需要对系统管道中的介质
进行加热,使介质融化并保温。但由于安装椭圆齿轮流量计处不允许直接通以蒸汽(防止损坏流量计),为此我公司设计了OUI系列产品,即在OI系列流量计壳体外增加保温夹套,可用热水、热油或低于200℃的蒸汽通入保温夹套,使流量计(或过滤器)内已凝固的介质融化,并保持一定温度,从而保证流量计能正常运行。椭圆齿轮流量计前安装的过了过滤器可采用保温夹套的形式,用户需要可特殊订货。保温夹套公称压力为0.5MPa。


■OI椭圆齿轮流量计产品标记

    说明
流量计基本型号 OI 单体椭圆齿轮流量计
OUI 带保温夹套的椭圆齿轮流量计
OIP 核电产品
OIPI 核电抗震产品
03........400 公称通径从6mm..............到100mm
K 基本规格基础上扩展口径,如OI5K(扩口)
S 基本规格基础上缩小口径(根据用户需求)
发信器 Ag19 单路脉冲发信器
Ag20 双路等同脉冲发信器
GF 24V三线制光电发信器
MF 4-20mA模拟量输出发信器
计数器 R7 计数器代号,小型流量计专用
E(Es) 单指针计数器
D(Ds) 双指针计数器
  / 型号之间的连接符号
材料组 F2 材料组代号,壳体为铸钢,椭圆齿轮为不锈钢
G2 材料组代号,壳体是铸钢,椭圆齿轮为铸铁
F5 材料组代号,壳体、椭圆齿轮为316不锈钢材质
F8 材料组代号,壳体、椭圆齿轮为304不锈钢材质
  - 型号之间的连接符号
专用标志 F27 材料同F2,滚动轴承、高温流量计代号
F57 材料同F5,滚动轴承、高粘流量计代号
N 普通高粘流量计
T 高温调整代号
S 高温流量计代号,须加热延伸管
J 高精度流量计代号
备注:1.专用标志代号可以相互结合,组成新功能流量计。
2.不带发信器的流量计,可省略发信器项。
3.如无特别说明,流量计精度为0.5级。

■特别说明
特别说明主要针对特殊产品的一些标识,要求出现产品编号后以示区别。如0908001MI

MI HG SH SM AS JS
军工 化工 石化 船用 美国标准 日本标准
