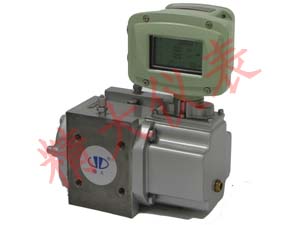

LLQZ型智能气体腰轮流量计

浏览次数:3046日期:2012-05-14 18:49:23

■产品概述
精大仪表除了生产液体专用腰轮流量计,另外也推出了气体专用腰轮流量计。LLQZ型智能气体腰轮流量计是基于腰轮形状的双转子正排量的容积式气体流量计,配合以内置式的温度和压力传感器为一体的、实现温压补偿修正的智能一体化流量计。其特点是计量精度高、可测量程范围大、结构紧凑等优点,可广用于天然气城市煤气、液化石油气、丙烷、丁烷、空气、氮气等工业惰性气体。

■工作原理
气体腰轮流量计和液体专用腰轮流量计一样,属于容积式流量计的一种。计量腔为两个截面,为腰轮形状的转子啮合转动,随着气体从计量腔流过,计量腔入口和出口间产生的差压力量作用在与一对高精度同步齿轮连接的两个腰轮转子上,从而驱动腰轮转子旋转,完成下图从A-B-C-D的转动过程,一对腰轮转子与计量腔的内壁和盖板间所形成的密闭空间形成的计量腔内的气体并周期性的进气和排气;其腰轮转子的转速与流经流量计的被测气体的流量成正比,转速值经过专用传感器传送信号到积算仪中进行整形和滤波后,变成标准的电压脉冲信号输出。脉冲信号的频率等比于管道内流体的工况体积流量。内置的高精度的压力和温度传感器同时测量流体的温度和压力并传送信号进入一体化的智能积算仪内,积算仪对流量、温度和压力的信号进行转换并通过精确的运算和积算,从而精确测量出气体的标准体积流量和质量流量等。


■流量计特点
1.运行可靠,寿命长。高精加工和平衡的腰轮转子、表面高硬度处理,无接触和磨损,良好的润滑环境保证流量计的长期可靠运行。
2.流量范围宽,起动流量低。
3.精度高,计量性能可靠。无需调整精度,不受测量介质条件变化的影响。
4.双电源供电功能,既可以实现低功耗采用内置锂电池供电,也可以双向两线制供电和输出信号方式,并同时具备RS485通讯功能。
5.内置的温度和压力补偿,能够直接补偿实时密度,积算出介质的标准体积流量。
6.积算仪内智能一体化处理保证在外部干扰下提供稳定可靠的测量,具有最佳的过程可靠性。
7.具有浮点运算和多端仪表系数自动修正,并具有故障自诊断和报警功能。
8.大屏幕液晶显示总量、流量、温度、压力、密度和电量容量等多种参数,并具有显示功能故障报警。
9.具有实时数据存储功能,可防止更换电池或突然掉电时的数据丢失;在停电状态下,内部数据可永久保存,也可查询运行时的大量历史数据。


■主要技术参数
1.流量范围:1-400m/h
2.公称直径:DN25-DN100(mm)
3.压力等级:PN1.0,PN1.6,PN2.5 (MPa)
4.工作温度:介质温度-10~+60℃      环境温度:-20~+70
5.精确度:1.0级,1.5级
0.2Qmax≤Q≤Qmax——±1.0%
Qmin≤Q≤0.2Qmax——±2.0%
0.2Qmax≤Q≤Qmax——±1.5%
Qmin≤Q≤0.2Qmax——±2.5%
6.重复性:≤0.3%
7.量程比:1:10-1:160
8.短时过载:1.6Qmax仪表无损坏
9.铝合金表体
10.强制润滑方式
11.防爆等级:ExdⅡBT4
12.防护等级:IP65


■型号及安装尺寸
1.型号规格和基本参数表

型号规格 公称通径 流量范围 尺寸 重量
始动流量 Qmin Qmax A B C
LLQZ-25 25 <0.1 1 16 253 120 316 8.5
LLQZ-50A 50 3.2 65 335 171 372 13
LLQZ-50B 50 5 100 335 171 372 13
LLQZ-80A 80 <0.16 8 160 435 171 372 18
LLQZ-80B 80 <0.25 13 250 462 241 430 35
LLQZ-100 100 <0.4 20 400 522 241 430 45

2.外形尺寸图 如下

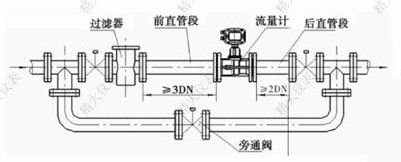

3.安装形式如下图

连接方式:法兰连接(按GB/T9112-2000)
DN25为螺纹连接    适用水平安装


4.安装注意事项
安装前 必须将管道吹扫干净
流量计前需要安装气体过滤器
流量计前后可不要直管段
流量计应防止流体的猛烈冲击,适用流量计时,应先打开流量计前端阀门,然后再缓慢打开流量计后端阀门
开启时升压速度应≤100mbar/s。


■电气性能指标
1.工作电源
内电源一节3.6V锂电池,屏幕实时显示电池容量,电池电压在3.3-3.6V内时均可正常工作,当电压低于3.0V时,出现欠压指示。外电源+24VDC±15%,波纹≤±5%,当接入外电源时,内电源自动断开,整机由外电源供电工作。
2.供电方式(须外加电源+24V)
工况脉冲信号(三线制):直接将流量传感器检测的工况脉冲信号放大输出,高电平≥20V,低电平≤1V,传输距离≤300m。
4-20mA标准模拟信号:4-20mA标准模拟信号线对应于0-Qmax(标准流量),流量范围由流量计仪表设定,传输距离≤1500m,供电方式为+24VDC外电源。
RS485接口信号:直接与上位机联网,可远传被测介质的温度、压力、瞬时流量、标准体积流量及仪表有关参数等。与专用MODEM配套使用,可实现电话传讯。
3.整机功耗
内电源:平均功耗3mW,一节锂电池(15Ah)可使用两年以上。
外电源:整机功耗≤1W。
4.实时数据存储功能
为了适应数据管理方面的需要,增加了实时数据存储功能,包括:
最近400次启停时间和对应净流量值
最近12个月每月净流量
最近360天的每天净流量
以上存储数据可利用笔记本电脑或台式电脑通过RS485接口进行读取,根据用户形成数据报表和曲线图以供分析。

■气体腰轮流量计产品型号标记表

    说明
类型代号 LLQ 气体腰轮流量计
功能 Z- 智能型气体腰轮流量计
壳体材料 L- 铝合金材料
公称通径 25.........100mm 从25mm到100mm
输出信号 2- 二线制(电流)输出
3- 三线制(脉冲)输出
公称压力 1.0- 1.0Mpa
1.6- 1.6Mpa
2.5- 2.5Mpa
精度等级 1.0 1.0级
1.5 1.5级
通讯 R RS485通讯
举例:LLQZ-50B-3-2.5-1.0R
说明:智能型气体涡轮流量计,50mm口径B型,流量范围5-100m³/h,配三线制脉冲输出,铝合金材质,
最大工作压力2.5MPa,精度等级1.0级带RS485信号输出。
