双转子流量计

浏览次数:9040日期:2012-03-27 14:06:45




■产品简述
螺旋双转子流量计,简称双转子流量计或LLT双转子流量计,也有人称之为UF-Ⅱ流量计。精大仪表推出的双转子流量计主要为计量液体介质专用,可以测量管道中汽油、柴油、煤油、机油、重油等化工类介质,也可以计量高粘度液体介质。双转子流量计是我公司制造的最新一代容积式流量计,由于流量计内部采用一对特殊齿形的螺旋转子,因而被称为双转子流量计。它具有无脉动、噪音极低、高精度、高可靠性、流量大、环境适应性强等显著特点,被广泛应用于石油化工、冶金、电子、码头等部门的商业贸易计量和工程管理控制。




为了适应市场及客户需求,精大仪表自主研发生产多种口径及精度等级的螺旋双转子流量计,可以实现现场显示或者远传发信的多种功能。双转子流量计与GF发信器配套使用,输出电脉冲信号,供远程积算指示或控制。与MF发信器配套使用,输出流量模拟量4~20mA信号,进行远程瞬时流量指示或流量调节与控制。精大双转子流量计,出厂前已经进行过全面的品质检验与精度效验,确保了使用过程中的安全性及读数准确性,欢迎新老客户咨询合作。

■相关标准及认证

执行产品标准:JB/T9242-1999《容积式流量计通用技术条件》;Q/JD2004-2010《液体容积式流量计》。
计量器具生产许可证:皖制01000018号。
远传输出时防爆标志:ExiaⅡCT5,dⅡCT6
法兰标准:GB/T9113.1-2000
防护等级:发信器IP65;调速器、计数器IP66

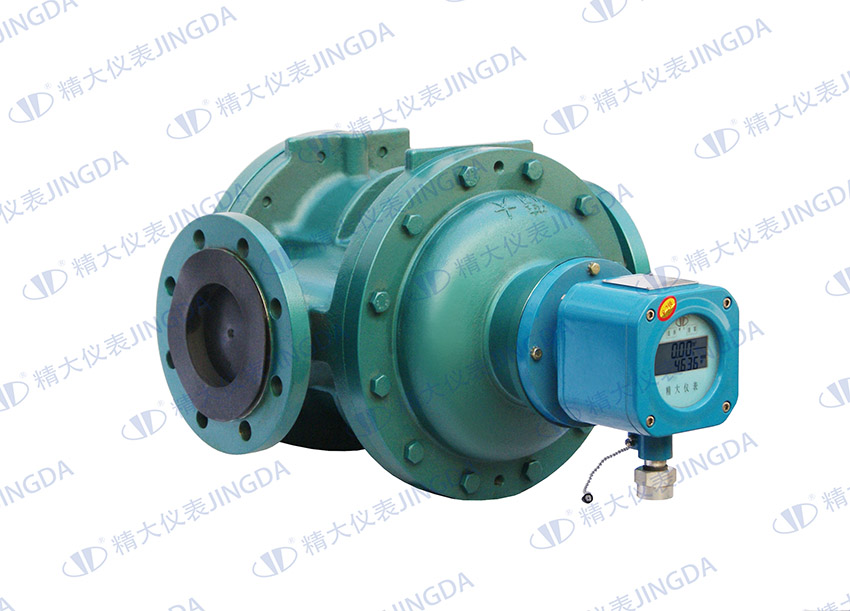

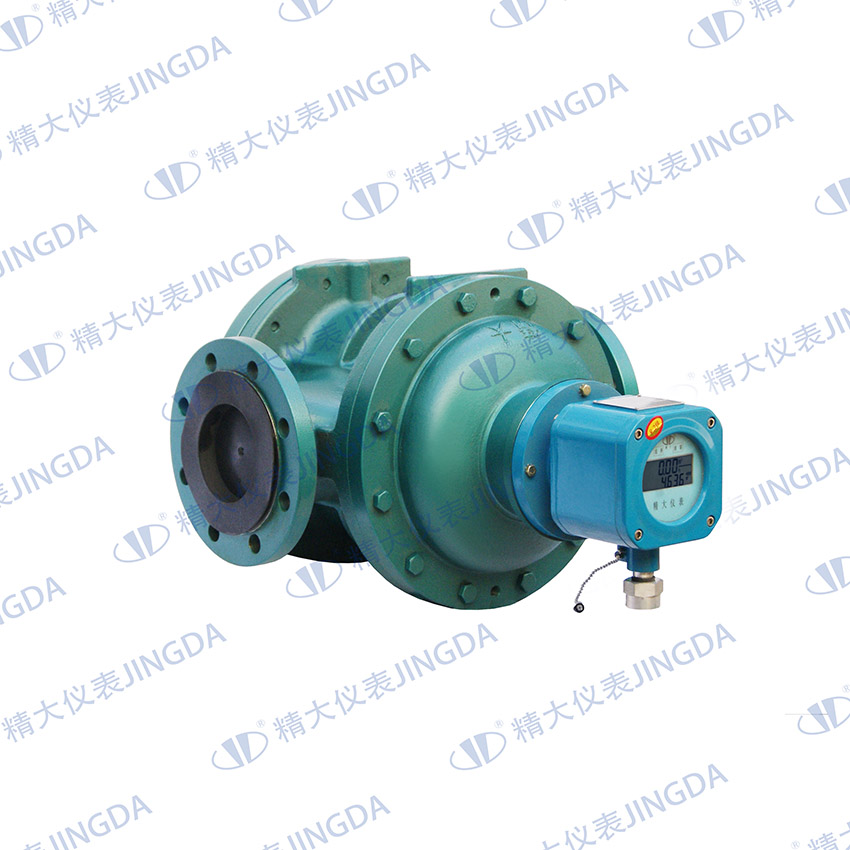

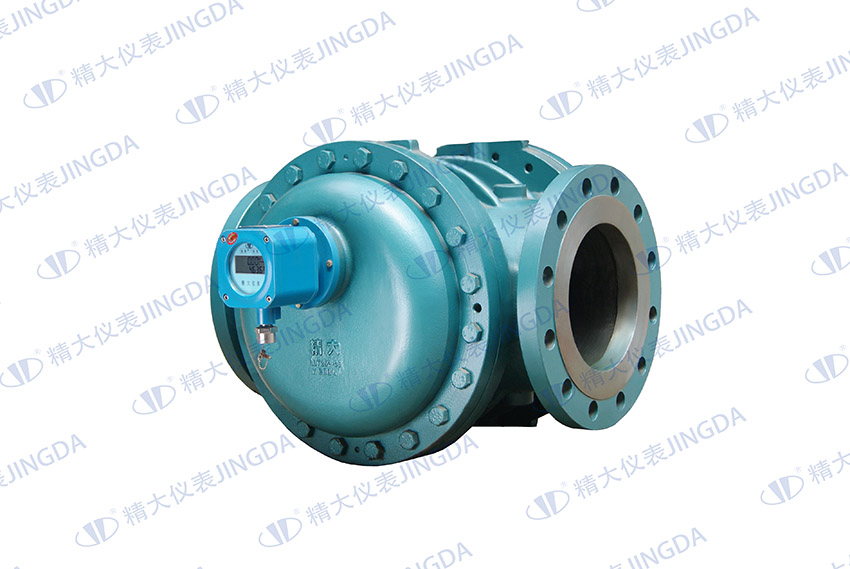

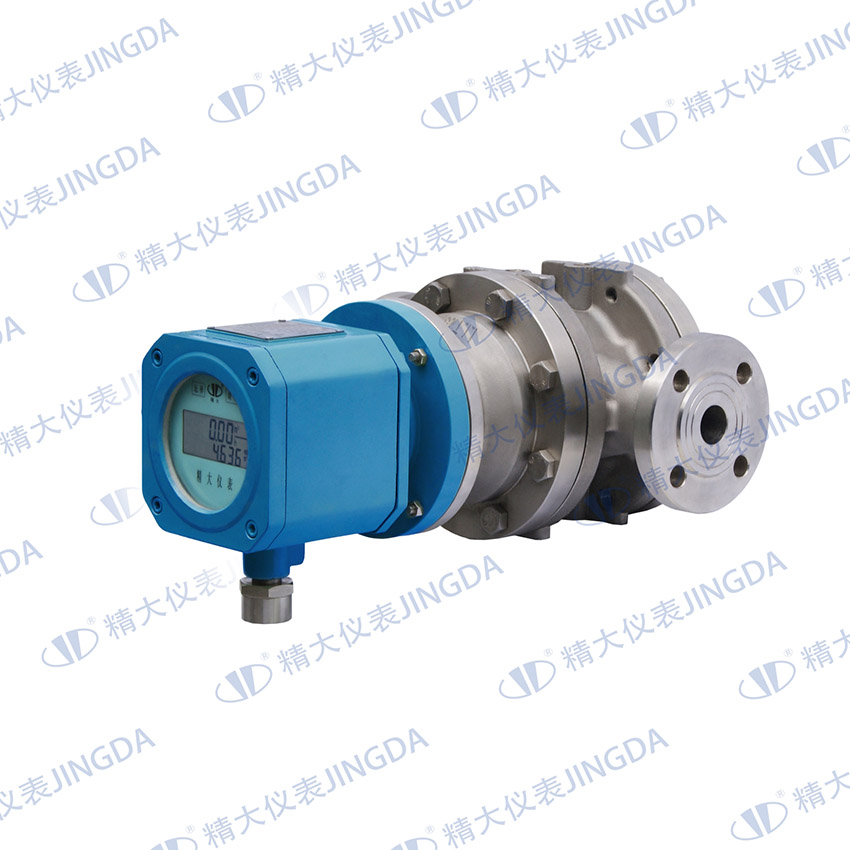

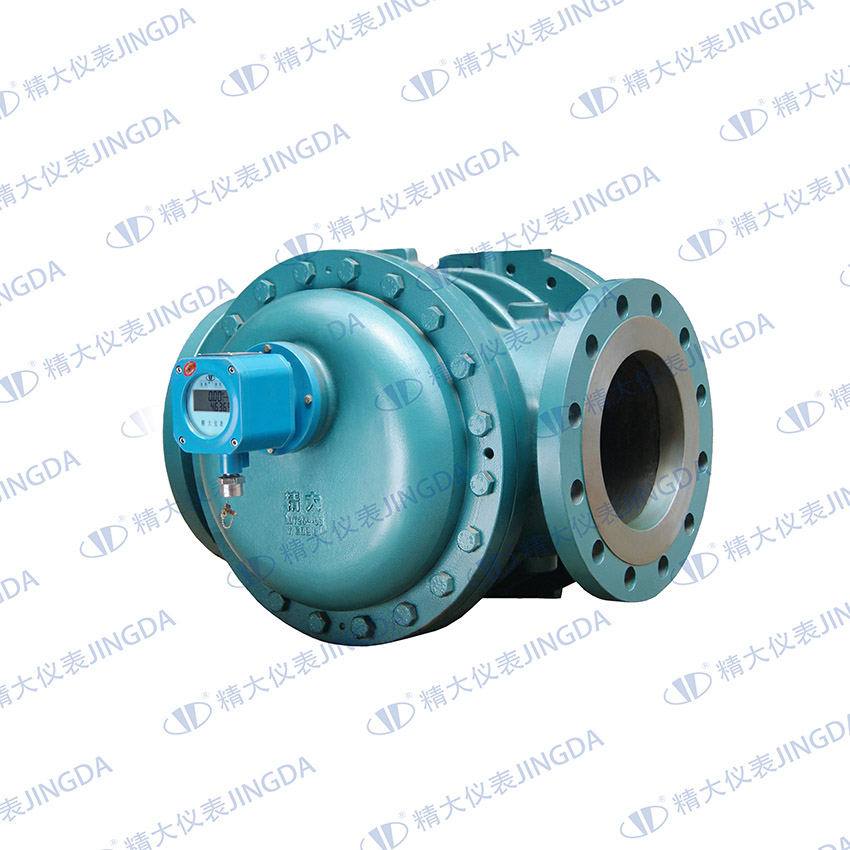

■产品外观展示


■计量特长

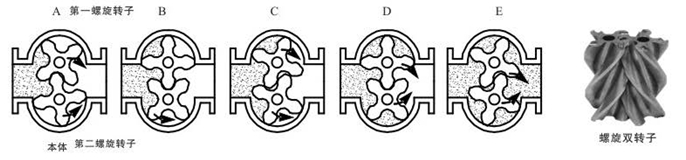

螺旋转子在计量腔内等速回转,等流量。
★运转平稳,噪音极低。
★流量大,压力损失小。
★螺旋转子等速回转,流体脉动小。
★发信脉冲稳定、准确。
★可以配置多种计数器、调速器和外部精调器。
★可立式安装(限DN200口径以下,订货时需说明)

■技术参数

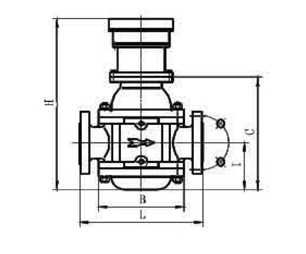

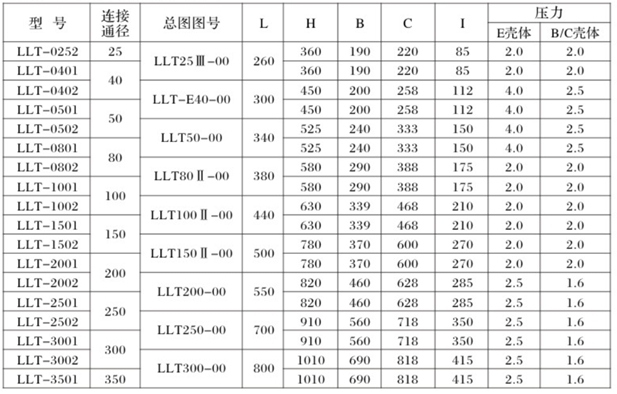

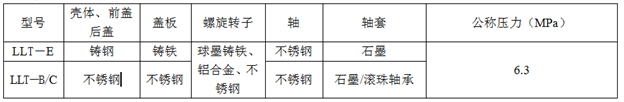

1.主要构件材料及公称压力

型号

壳体、前盖、后盖

盖板

螺旋转子

轴套

公称压力(MPa)

LLT-E

铸钢

铸铁

铸铁、铝合金、不锈钢

不锈钢

石墨、滚动轴承

DN100以下-4.0

DN150以上-2.5

LLT-B、C 不锈钢

不锈钢

不锈钢

1.6、2.0、2.5

LLT-S

双体型流量计;规格为DN80,DN100,DN150;公称压力6.3MPa,DN200公称压力4.0MPa

备注

LLT-C材质为OCr18Ni12Mo2Ti;LLT-B材质为OCr18Ni9Ti;特殊要求可以特别设计。

2.准确度等级:0.5级,0.2级
3.重复性误差:流量计的重复误差不超过流量计基本误差限绝对值的1/3。
4.使用介质温度:环境温度(-41℃~+50℃) 0.5级(-20℃~+80℃)  0.2级(-20℃~+60℃)加高温散热器可达250℃

■流量范围(m³/h) 见下表

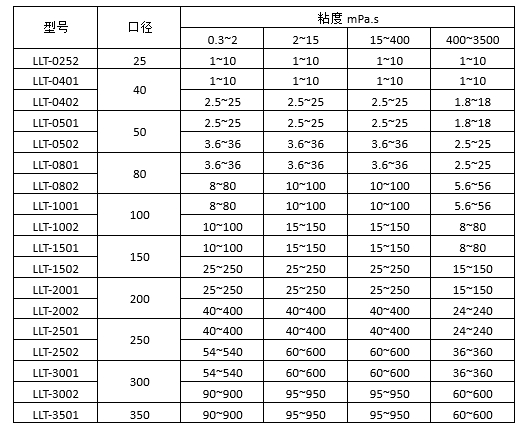

表一,精度0.5级

型号 口径 粘度mPa.s
0.3~0.8 0.8~2 2~15 15~400 400~1000 1000~2000 2000~3500
汽油 煤油 柴油、机油 重油 高粘度液体
LLT-0252 25 3~9 1.5~10 1~10 1~10 1~8 1~8 1~6
LLT-0401 40 3~9 1.5~10 1~10 1~10 1~8 1~8 1~6
LLT-0402 7~20 3~22 2.5~25 2.5~25 2~18 2~18 3~12
LLT-0501 50 7~20 3~22 2.5~25 2.5~25 2~18 2~18 3~12
LLT-0502 9~36 4.5~36 3.6~36 3.6~36 2.8~25 2.8~25 4.5~18
LLT-0801 80 9~36 4.5~36 3.6~36 3.6~36 2.8~25 2.8~25 4.5~18
LLT-0802 20~80 10~80 10~100 10~100 6.5~56 6.5~56 5~40
LLT-1001 100 20~80 10~80 10~100 10~100 6.5~56 6.5~56 5~40
LLT-1002 25~100 18~100 15~150 15~150 8.5~80 8.5~80 6.5~55
LLT-1501 150 25~100 18~100 15~150 15~150 8.5~80 8.5~80 6.5~55
LLT-1502 55~225 30~250 25~250 25~250 18~150 18~150 10~100
LLT-2001 200 55~225 30~250 25~250 25~250 18~150 18~150 10~100
LLT-2002 90~360 50~400 40~400 40~400 28~240 28~240 20~160
LLT-2501 250 90~360 50~400 40~400 40~400 28~240 28~240 20~160
LLT-2502 130~540 65~540 60~600 60~600 42~360 42~360 30~240
LLT-3001 300 130~540 65~540 60~600 60~600 42~360 42~360 30~240
LLT-3002 220~800 110~900 95~950 95~950 70~600 70~600 54~450
LLT-3501 350 220~800 110~900 95~950 95~950 70~600 70~600 54~450


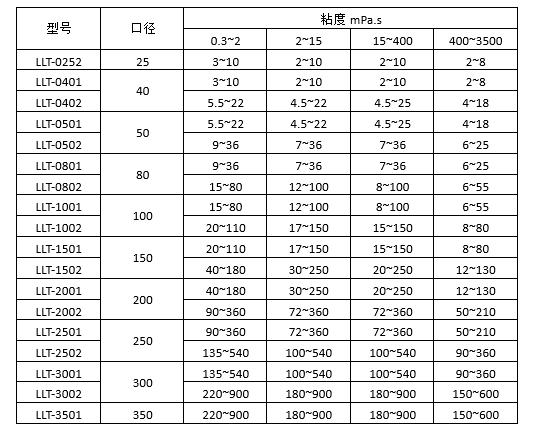

表二,精度等级0.2级

型号 口径 粘度mPa.s
0.3~0.8 0.8~2 2~15 15~400 400~1000 1000~2000 2000~3500
汽油 煤油 柴油、机油 重油 高粘度液体
LLT-0252 25 3.5~8 3~10 2~10 2~10 2~8 2~8 2~6
LLT-0401 40 3.5~8 3~10 2~10 2~10 2~8 2~8 2~6
LLT-0402 8~20 5.5~22 4.5~22 4.5~22 4~18 4~18 3~12
LLT-0501 50 8~20 5.5~22 4.5~22 4.5~22 4~18 4~18 3~12
LLT-0502 15~36 9~36 7~36 7~36 6~25 6~25 4.5~18
LLT-0801 80 15~36 9~36 7~36 7~36 6~25 6~25 4.5~18
LLT-0802 30~80 20~80 15~80 15~80 14~56 14~56 10~40
LLT-1001 100 30~80 20~80 15~80 15~80 14~56 14~56 10~40
LLT-1002 40~100 25~100 20~120 20~120 18~72 18~72 14~55
LLT-1501 150 40~100 25~100 20~120 20~120 18~72 18~72 14~55
LLT-1502 88~220 57~225 44~220 44~220 38~150 38~150 25~100
LLT-2001 200 88~220 57~225 44~220 44~220 38~150 38~150 25~100
LLT-2002 150~360 90~360 72~360 72~360 50~210 50~210 40~160
LLT-2501 250 150~360 90~360 72~360 72~360 50~210 50~210 40~160
LLT-2502 180~540 135~540 100~540 100~540 90~360 90~360 60~240
LLT-3001 300 180~540 135~540 100~540 100~540 90~360 90~360 60~240
LLT-3002 250~800 220~900 180~900 180~900 150~600 150~600 110~450
LLT-3501 350 250~800 220~900 180~900 180~900 150~600 150~600 110~450
备注:特殊要求时,可提供0.3级,0.1级流量计

■性能(误差和压力损失曲线)

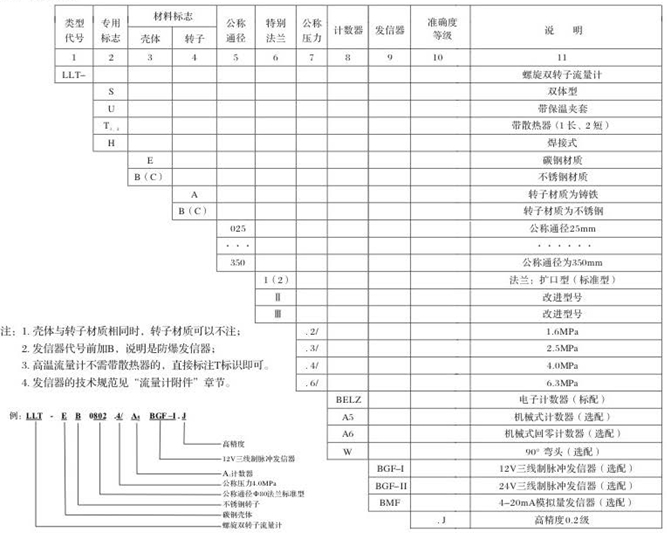

■双转子流量计产品标记

    说明
类型代号 LLT- 螺旋双转子流量计
专用标志 S 双体型流量计
U 带保温夹套

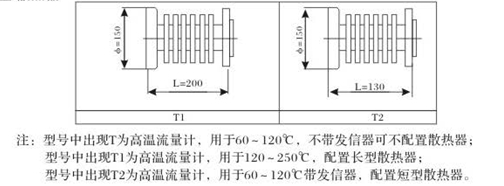

T1、T2 高温带散热筒(1长2短)
P 核电产品
PI 核电抗震产品
特别法兰 1 法兰扩口型
2 法兰标准型
材料标志 壳体 E 铸钢材质
B/C 不锈钢材质
转子 A 铸铁材质
B/C 不锈钢材质
L 铝合金材质
公称通径 25mm............300mm 公称通径从25mm.............300mm
调速器 GF3 外部精调器
公称压力 .2 公称压力1.6MPa
.3 公称压力2.5MPa
.4 公称压力4.0MPa
.6 公称压力6.3MPa
计数器 A5 机械式指针计数器
A6 可回零计数器
BELZ 电子数显计数器
M1 大字码回零计数器
发信器 GF-Ⅰ 12V三线制光电发信器
GF-Ⅱ 24V三线制光电发信器
MF 4-20mA模拟量输出发信器
精度 .J 高精度流量计0.2级

■订货须知
订货请写明下列内容
被测介质的名称:
流量范围(m³/h):最小、常用、最大
介质温度(℃):最小、常用、最大
介质粘度(mPa.s):在()℃
流体压力(MPa):最低、常用、最高
介质密度:
口径(mm):
法兰要求:
精度要求:
发信器配置要求:
其他特殊要求。
