双体电子涡轮流量计

浏览次数:3116日期:2012-05-14 18:41:17

■产品概述

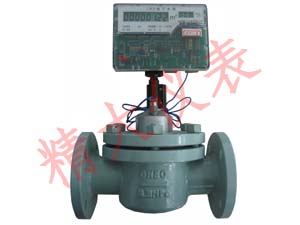

合肥精大仪表生产的LWGY-B双体电子涡轮流量计(型号简写LWB),是一种特别设计的涡轮流量计,由流量变送器和XSL一58电子显示表头组成。习惯又称可拆卸电子水表。精大双体电子涡轮流量计将介质的流动变为叶轮的转速,由磁敏原件以电信号检出,并产生幅值大于1V正脉冲信号,输入电子显示表头后直接反应出介质的瞬时流量和累积流量。


精大双体型液体涡轮流量计吸取了各种速度式流量计的设计优点,同时引进了国外先进技术,具有可拆卸结构,互换性能好,读数准确,清晰;使用寿命长,耐酸碱等特点,是石油、化工和水系统理想的能适应某些特殊要求的流量仪表。

■产品用途
双体型电子涡轮流量计适用领域广,钢铁、石油、化工、医药、酿造等行业的冷却水及冷热污水的流体计量及控制,特别适应于油田的高压注水计量。不锈钢型双体涡轮流量计适于各种低粘化工液体流量的计量。


■产品特点
1.可拆卸式结构:本产品的最大优越性在于,不需从管道上拆卸整台流量计,就可以从壳体中取出表芯,即可减轻劳动强度,又能提高工效,若具有备品,就可做到不停产进行检修和效验水表。
2.易损件少:拆装维修方便,维修费用低。
3.数据录取准确方便:引进先进的电子技术,读数准确、清晰,显示屏上能同时以数字显示瞬时值和累积值,无需进行数值换算,另外,能连续计量又便于取准数值。
4.功耗小:采用1#进口锌锰电池三节,寿命为2年,使用方便,安全可靠;带4-20mA信号输出需外供电,
5.适应性强:仪表对被测介质有较广的适应性,耐高温及含油污水,以及不同酸碱度的液体。压力损失小,功效高,寿命长。
6.计量器具许可证编号:皖制01000018号


■技术参数
1. LWGY-B系列可拆卸双体电子涡轮流量计的技术参数

公称口径(mm) 计量等级 最大流量 公称流量 分界流量 最小流量 公称压力
单位(m³/h)
25 A级 7.0 3.5 1.2 0.6 1-35
B级 0.7 0.35
40 A级 30 15 5 2.5 1-35
B级 3 1.5
50 A级 40 20 6 3 1-35
B级 4 2
80 A级 80 40 12 6 1-35
B级 10 5
100 A级 120 60 18 9 1-35
B级 15 7.5
150 A级 300 150 45 22 1-2.5
B级 38 4.5
200 A级 500 250 75 35 1-2.5
B级 62 28
250 A级 800 400 120 55 1-2.5
B级 100 45
300 A级 1200 600 180 80 1-1.6
B级 150 70
400 A级 2000 1000 300 150 1-1.6
B级 250 125
500 A级 3000 1500 450 225 1-1.6
B级 360 180
备注:公称流量为推荐的最佳工作流量,分界流量是保证计量精度的下限流量,最小流量即工作始动流量。
压力扩展:DN150、DN200可达高压2.5MPa,DN300可达高压6.3MPa;DN400、DN500可达4.0MPa。

2.流量计使用温度
普通型:0-80℃    高温型T:0-110℃(特殊订货)
3.材质

普通型:外壳碳钢    转子组件:不锈钢
耐腐蚀型B:外壳、转子组件  不锈钢

4.准确度等级(2.0    1.0)
流量计的标定是使用常温水做介质进行的,若所测的介质不同,要求严格时,流量计应用实际的介质进行标定,但对于粘度≤5mPa.s的介质,不必重新标定。
5.示值误差
a.从包括最小流量至不包括分界流量(Qt)的低区±5%
b.从包括分界流量至包括最大流量高区:±2%
c.在一定的流量范围,示值精度能提高,特殊达±1%


■XSL-58电子显示表头的性能及技术参数
XSL-58电子显示表头和LWB流量计配套使用,可实现以下功能
a.数字显示流量总值
b.数字显示流量瞬时量
c.电子显示表头具有1-4095之间任意分频
d.积算仪根据订货可直接输出4-20mA标准直流信号
信号输出接口输出信号4-20mA直流电流,信号线采用三芯屏蔽线,其中红线为24V电源线,黄线为4-20mA输出端。屏蔽层为共用地线,负载能力≤300Ω


■流量计口径和电子显示表头显示搭配推荐 见下表
流量计口径 项目

瞬时流量(m³/h)

显示位数

累积流量(m³)

显示位数

25 9.99 99999.999
40-100 99.9 999999.99
150-250 999 9999999.9
300-500 999x10 9999999

■XSL-58型电子表头的基本参数 详见下表
基本参数项目 数据
输入阻抗 >60KΩ
输入信号幅度 ≥0.7V正脉冲
输入信号幅度 ≥3V(负载电阻≤36KΩ)
输入信号频率 0-50Hz
最大及最小显示数位 见表二
工作环境温度 -25℃-40℃
相对湿度 35%-85%
电源电压(直流) 3V-4.8V
工作电流 <80μA
重量(包括电池) 0.8KG
外形尺寸(长x宽x高) 170x120x78
寿命 >2万小时
大气压 80-110KPa

■型号及规格
产品名称:LWGY-B双体电子涡轮流量计
标记示例:LWB-50-26F表示口径为DN50mm,公称压力为26MPa的法兰式可拆卸流量计。


■产品规格外形尺寸 如下
●变送器

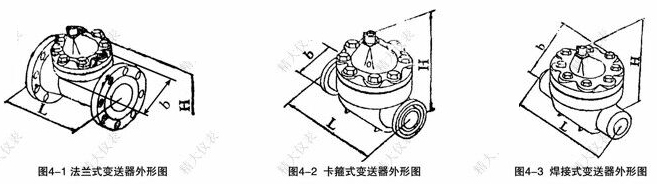

●法兰式变送器的规格及外形尺寸见表4和图4-1
●卡箍式变送器的规格及外形尺寸见表5和图4-2
●焊接式变送器的规格及外形尺寸见表6和图4-3


■法兰式变送器的规格及外形尺寸(表四)
公称通径(mm) 公称压力(MPa) 外形尺寸(mm)
法兰外径 双头螺栓孔中心圆直径 双头螺栓孔数及孔径
25

通用公称压力

1.0MPa

1.6MPa

2.5MPa

4.0MPa

250 170   115 85 4-14
40 270 190 284
50 270 190 284 160 125 4-18
80 275 195 294 195 160

4-18

8-18

100 280 215/230 309 215/230 180/190

8-18

8-23

150 350 280/300 293/403 280/300 240/250

8-23

8-25

200 350 335/360 420/433 335/360 295/310

8-23

12-23

12-25

250 450 390/405/425 350/355/370 390/405/425 350/355/370

12-23

12-25

12-30

300 450 440/460/485 553/563/575 440/460/485 440/410/430

12-23

12-25

12-30

400 450 565/580/610 613/623/695
500 450 670/705/730 668/685/758

■卡箍式变送器的规格及外形尺寸(表五)
公称口径(mm) 公称压力(MPa) 外形尺寸(mm)
40 17 270 210 288
25 290 225 293
50 17 270 210 288
25 290 225 293
80 17 305 210 292
25 320 225 297

■焊接式变送器的规格及外形尺寸(表六)
公称口径(mm) 公称压力(MPa) 外形尺寸(mm)
50 35 340 260 303
80 35 340 260 308
100 17 310 260 300
25 310 225 305
35 340 260 308

■流量变送器的选型
1.流量变送器的口径选择

购买流量计之前,应先了解管道内流量大小,以经常使用流量接近公称流量为宜,当难以确认时,则参照管道直径
确定流量变送器的口径。

2.连接方式的选择
公称通径DN25-500,承受压力在4.0MPa以下的变送器,选用法兰连接,4.0-35MPa可选择高压法兰连接。特殊要求和
批量供货可选择卡箍式和焊接式。

■使用注意事项

流量计与电子表头在出厂前已经充分检查,用户收到时,请先检查外观,确认运输无损伤,并请详阅说明书。
管道连接应按管道安装规范严格执行,施加压力不得超过公称压力,确认管道无泄漏后,方可进入工作状态。
在流量计前应该安装整流直管段,一般应保证5xDN长度。
流量计安装时,液体的流动方向与流量计指示流向的箭头相符。


■订货须知
1.产品型号、安装方式
2.被测介质名称、流量范围
3.温度、压力
